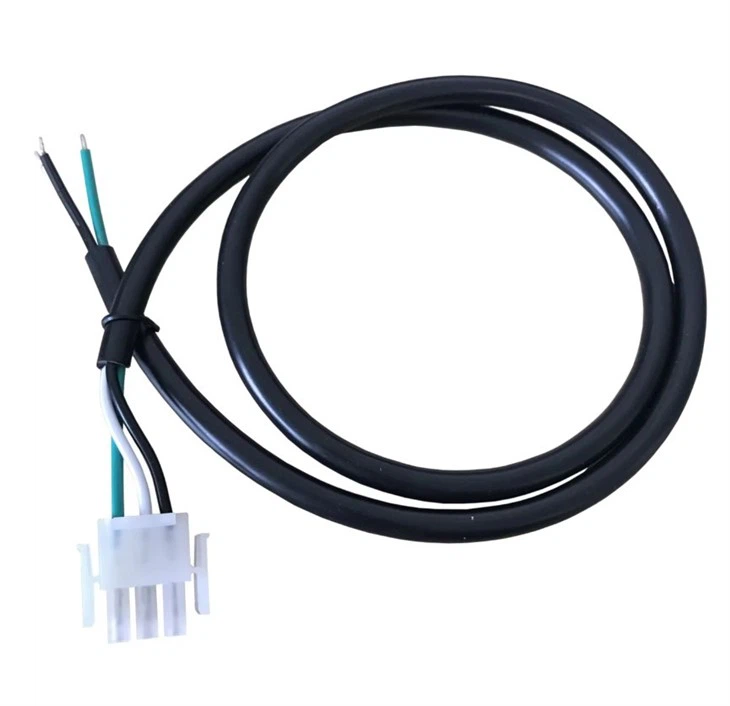

מחבר מיני התאמה לרתום תיל



סקירת מוצר של מחבר Mini-fit רתמת חוט

מחבר MINI-FIT SIGMA מכיל אפשרות Wire-To-Board ו-Wire-To-Wire, סדרת מחברים בגובה 4.20 מ"מ באמצעות חיבורי סגסוגת נחושת מוליכים גבוהים עם פח עם חוט 16 עד 24 AWG תוך שימוש בטכנולוגיית Molex crimp. ה-TPA (הבטחת מיקום מסוף) נועד להבטיח שהמסופי הלחיצה יושבים במלואם ולמנוע שכיחות של יציאה לאחור של המסוף עקב טרמינלים בישיבה חלקית.

・ טווח חוטים: 16~24 AWG, טווח קוטר בידוד חיצוני 1.98~1.07 מ"מ



・ מספר סיכה: 2~18 סיכות

・ שורה סיכה: שורות כפולות

・ גובה גובה: 4.2 גובה

・ דירוג מתח: 600 V AC/DC

・ טווח זרם: 8.8A מקסימום

・טווח טמפרטורה: -45 מעלות עד +105 מעלות

・התנגדות למגע: מקסימום 10 מוהם ראשוני

・ התנגדות בידוד: 1000 Mohm Min

・עמידות במתח: אין התמוטטות או הבזק בעת הפעלת 1000 VAC למשך דקה אחת.



מותג מחברים: מולקס או מותג חלופי אך עלות נמוכה יותר.



רתמת תיל Mini-fit תכונות מוצר:



ממשק יישור עצמי
מאפשר למפעיל לחבר מחברים באזורים שקשה להגיע אליהם

גיאומטריית הזדווגות מקוטבת
מבטיח שלא ניתן להתאים את הכותרת והקיבול

בתי נעילה חיוביים
תפס אגודל קל לתפעול מבטיח שהמחברים מותאמים במלואם
מונע ביטול הזדווגות בשוגג



בשימוש נרחב בתחומים כגון ציוד FA, מחברי ניילון ממסרים קטנים בצפיפות גבוהה עם גובה מחט של 4.2 מ"מ.
בשל מבנה הנעילה לאחר החיבור, מדובר במחבר שיכול למנוע ניתוק עקב רעידות.
מחבר 4.2 מ"מ גובה פינים קיבל אישור UL ו-CSA, וניתן להשתמש בו בביטחון מבחינת ביצועים ואיכות.







על היכולת שלנו



אנחנו מפעל להרכבת כבלים מקצועי הממוקם בעיר Huizhou, במחוז גואנגדונג, סין. אנו מייצרים כל מיני מכלולי כבלים ורתמות תיל. אנו יכולים לספק כבלים עם מותגי מחברים שונים כגון Molex, TE, Amphenol, SJT ו-HRS וכו'. כמו כן אנו יכולים לספק פתרונות מחברים מותאמים אישית, עיצוב overmold ופתרונות כבלים גולמיים מותאמים אישית כדי לענות על דרישות הלקוח השונות. רתמת תיל עם מחבר Micro-Fit נמצאת בשימוש פראי באזורים שונים כמו צריכה, מוצרים לבנים, מוצרים תעשייתיים.
