מחברי Micro-Fit

רתמת תיל מותאמת אישית עם מחבר Micro-Fit
ניתן לנעילה, גובה של 3.0מ"מ, חוט ללוח
מותג מחברים: מולקס או אלטרנטיבי

שלח החקירה

הצגת המוצר

מחברי Micro-Fit

סדרת מחברי Micro-Fit מיועדת לעמוד בטמפרטורות עבודה של עד 125 מעלות. הוא מציע גדלי מעגלים ואורכי כבלים שונים, המתאימים ליישומי חשמל וכן לתצורות לוח-ללוח, חוט-ללוח וחוט-לחוט.

דגשים במוצר

דירוג נוכחי:עד 10.0A
פְּסִיעָה:3.00 מ"מ
מפרט מד חוט:AWG 20-30

product-720-197

תכונות ויתרונות

טרמינלים מבודדים לחלוטין:

מונע נזק פוטנציאלי במהלך טיפול והזדווגות

ממזער סיכוני קצר חשמלי מפסולת

תואם עם עיצובי SMT, ללא כיווץ או התקנה על פני השטח:

מספק גמישות עיצובית עם אפשרויות כדי לענות על צורכי יישומים שונים

מנגנון נעילה עבור מסופים:

מאבטח מסופים במארז

אופציונלי אבטחת מיקום מסוף (TPA):

מפחית שגיאות הרכבה שעלולות להוביל להתנתקות מסוף

שורה אחת: עיצוב מקשה אחת עם מנעול משני משולב

שורה כפולה: עיצוב TPA שני חלקים

זמין עם סיכות הלחמה וקליפסים:

מספק אפשרויות לשימור מפרקים והפגת מתחים

תכונות BMI מובנה למרכז עצמי:

מאפשר חוסר יישור של עד 2.54 מ"מ

מחברי CPI משתמשים בעיצוב שקע פינים:

מציע חיבורים מאובטחים ואמינים

מסופי RMF משומנים מראש:

מספק עמידות עד 250 מחזורי זיווג

כותרות שקע LCP בטמפרטורה גבוהה:

מדורג עבור תהליכי הלחמה מזרימה חוזרת של אינפרא אדום ב-260 מעלות

מכלול כבלים מסוג Micro-Fit 3.0:

מציע זרם נקוב מרבי של 5.5A וגובה 3 מ"מ

מספק חיבורים בצפיפות גבוהה, בהספק נמוך, מפחית את ניתוק המסוף

מנגנון נעילה בלחץ:

מבטיח חיבור מאובטח ואמין

דיור מקוטב לחלוטין:

מונע התאמה לא נכונה בשוגג

מחברי BMI חוט-חוט וחוט-ללוח:

מציע מגוון מקיף של אפשרויות המתאימות לכל היישומים והאוריינטציות

מחברי BMI ו-CPI מקבלים Micro-Fit 3.0 מסופי תקע ושקע סטנדרטיים:

אין צורך במסופים נוספים או גיבויים

מסופי RMF מספקים כוחות הכנסה ומשיכה נמוכים יותר:

תומך בממשקים ארגונומיים וידידותיים למשתמש

זמין ב-AWG 20-30 Wire Gauges:

מציע גמישות עיצובית עבור יישומים שונים

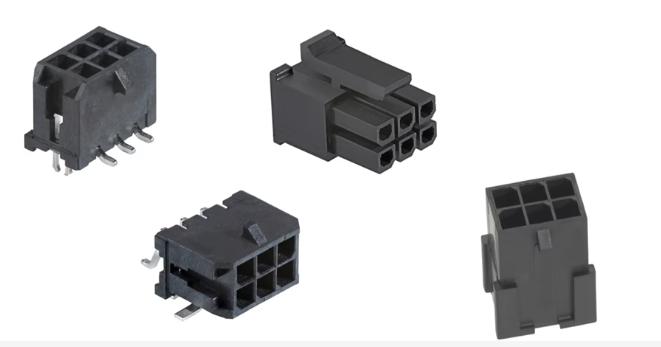

product-661-347

סקירה כללית

משפחת מחברי ה-Micro-Fit תומכת בזרם מרבי של 8.5A עם גובה של 3 מ"מ, ומספקת כוח באמצעות אריזה קומפקטית עם תצורות חוט-לחוט וחוט-ללוח. יצרני OEM יכולים להשתמש במחברי חשמל אלה ביישומים מוגבלי מקום.

מחברי Micro-Fit 3.0 Blind-Mate Interface (BMI) תוכננו במיוחד עבור יישומי blind-mate, המאפשרים חוסר יישור במהלך ההזדווגות (בהתאם למפרטי המוצר). ביישומים שקשה להגיע אליהם, כמו מגירות או מגשי הרכבת מאווררים, המחברים דורשים עיצוב התאמה סמוי כדי למנוע נזק ולחסוך שעות עבודה יקרות.

משפחת מחברי Micro-Fit TPA מסייעת במניעת כשל במוצר על ידי אבטחת מיקום מסוף (TPA), אשר מוסיפה יתירות נעילה כדי להפחית את ניתוק המסוף. מרכיבים אינם יכולים להכניס את ה-TPA אלא אם כן הטרמינלים ממוקמים נכון.

מחברי Micro-Fit 3.0 CPI (ללא כיווץ) שומרים על כל הפונקציונליות של מחברי ה-Micro-Fit 3.0 הסטנדרטיים תוך שהם מציעים ממשקי מסוף נטולי כיווץ. בעת שימוש בפריסת ה-PCB המומלצת, עיצוב "בסגנון סיכה" חזק זה מבטיח חיבורים אמינים. ניתן להגדיר מחדש את כותרות שקעי ה-CPI של Micro-Fit 3.0 עבור יישומים העוברים מעיצובים מולחמים לעיצובים נטולי כיווץ, אותם יצרני OEM מעדיפים לרוב בשל עלויות התקנה נמוכות יותר.

מסופי ה-Micro-Fit 3.0 RME (Reduced Mating Force) מיועדים ליישומים הדורשים כוחות הכנסה ומשיכה נמוכים יותר או מחזורי התאמה תכופים. דגמים משומנים מראש יכולים לעמוד בעד 250 מחזורים ותואמים לבתי Micro-Fit 3.0 סטנדרטיים. יישומים דורשים לעתים קרובות מסופים חזקים וכוחות התאמה נמוכים יותר כדי להקל על ההרכבה למפעילים ו/או לסבול מחזורי התאמה גבוהים.
