כדי לכווץ את מסוף השחבור הדו צדדי, עלינו לשים לב לאיכות. ב-IPC-A-620, יש פרק להגדרת המפרט.

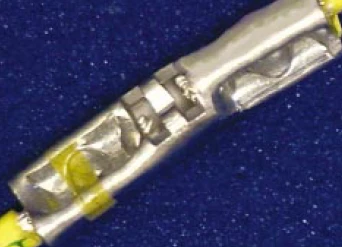

יעד - כיתה 1,2,3
• נעשה שימוש בשרוול מתכווץ בחום נכון-(A).
• שרוול מתכווץ בחום מרוכז על החוד.
• טבעות איטום מתמוססות זרמו.
מקובל - מחלקה 1,2,3
• קצוות החוטים אינם מתנגשים בעצירת חוט. חוטים נראים
דרך חלונות בדיקה (חצים).
• פער בידוד החוט קטן משני קוטרי חוטים כולל
בִּדוּד.
• Bellmouth ברור.
מקובל - מחלקה 1,2,3
• פער בידוד חוט הוא בטווח של שני קוטרי חוטים כולל
בידוד בשני הקצוות (לא מוצג).
• קצוות שרוול מתכווץ בחום אטומים לבידוד החוט
(לא נחשפים חוטי תיל).
מקובל - מחלקה 1,2,3
• פתחי כיווץ מסובבים (חבורים ללא תפרים בלבד).
מקובל - מחלקה 1
מחוון תהליך - מחלקה 2,3
• שרוול מתכווץ בחום אינו מרוכז אך קצוות השרוול
אטום לבידוד החוט.
פגם - מחלקה 1,2,3
• בידוד תיל משתרע לתוך קנה התיל (A).
• שקע ההתכווצות נמצא מחוץ לקצה החבור (B).
• קצוות החוט אינם נראים דרך חלונות הבדיקה
(C).
• פער בידוד החוטים גדול משני קוטרי חוטים
כולל בידוד (D).
• שרוול מתכווץ בחום אינו חופף את שני הבידודים
פערים (לא מוצגים).
פגם - מחלקה 1,2,3
• חוטי תיל נמשכים החוצה מחלון הבדיקה.
פגם - מחלקה 1,2,3
• חוטי תיל ניקבו את השרוול המתכווץ בחום.
